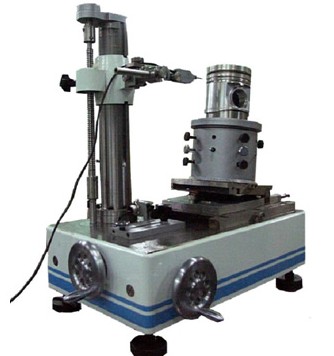

活塞环槽综合测量仪是测量活塞梯形环槽和矩形环槽的综合测量仪器，具有调整方便、可靠、精度高、稳定性好和测量准确等特点，下面加以详细介绍：

1.测量参数技术指标：


类型	项目	分辨率	重复性	再现性	线性
环 矩 槽 形	上、下侧面直线度（μm）	0.1	0.6	0.6	1％
	上、下侧面倾斜度（μm）	0.1	3.0	3.0
	上、下侧面平行度（μm）	0.1	3.0	3.0
	环槽与轴线垂直度（μm）	0.1	5.0	5.0
梯 形 环 槽	上、下侧面直线度（μm）	0.1	0.6	0.6	1%
	上、下侧面角度	1.0秒	1.0分	1.5分
	上、下侧面波纹度（μm）	0.1	5.0	5.0
	环槽与轴线垂直度（μm）	0.1	4.0	6.0

2.测量原理：
    活塞环槽测量采用趾口胎定位，主要测量机构分为左右平移旋转部分和上下移动部分；通过左右平移检测传感器上下变化量，计算出各个被测参数值。
    左右平移旋转机构主要有精密工作台、精密密珠轴系、正弦规、精密平面导轨、高精度光栅、丝杠和手轮，趾口胎定位于精密工作台上，工作台固定在可调整偏摆和平移精密轴系上，精密轴系放置在正弦规上，正弦规位于精密平面导轨上，平面导轨下接高精度光栅，同时平面导轨连接丝杠，丝杠通过手轮带动整个测量系统左右平移。所用平移旋转机构搭起来后，左右移动精度<0.8μm / 10mm（工作台面上放置平晶后在平晶上任意10mm）,旋转精度为轴系圆度<2.0μm，主轴端面跳动<2.5μm。精密轴系上有调整左右平移和前后平移的旋钮各2个（90度均布），调整左右偏摆和前后偏摆的旋钮各2个（90度均布），主轴锁紧旋钮四个（90度均布），转动杆四个（90度均布）。
    上下移动部分主要有旁向传感器、精密立柱、手轮、丝杠和调整机构，旁向传感器固定在调整机构上（可对传感器位置进行粗调和精调），调整机构可随手轮丝杠在精密立柱上上下移动，传感器和光栅的分辨率为0.1μm。
    测量矩形环槽时，将活塞放置在趾口胎上，通过调整机构，将传感器放置在活塞环槽中间位置，转动精密轴系，调整平移和偏摆，通过检视传感器示值变化，调整三点数值一致，这样，就可保证活塞平放，测量轴线与活塞轴线同轴，确保测量数据的准确性。
    测量梯形环槽时，将正弦规支起规定角度（正弦规支起角度经过精密计量，与被测梯形槽角度一致），通过调整机构，将传感器放置在活塞环槽中间位置，转动精密轴系，调整平移和偏摆，通过检视传感器示值变化，调整三点数值一致，这样，就可保证活塞梯形槽转动时处于平放状态，测量轴线与活塞轴线同轴，确保测量数据的准确性。
    各个参数的具体调整和测量方法有一些差异，都可以通过调整机构调整满足要求。
    测量结果用工业控制计算机显示，电脑在测量时采集数据，计算结果并绘制图形，保存测量结果，并具有数据的统计分析功能，直线度采用最小二乘法评定，利用评定结果计算出梯形环槽角度值，与两点法算角度比较，更科学和接近实际。

3.其它要求：电源为AC220V，工作环境温度为0℃～60℃。
