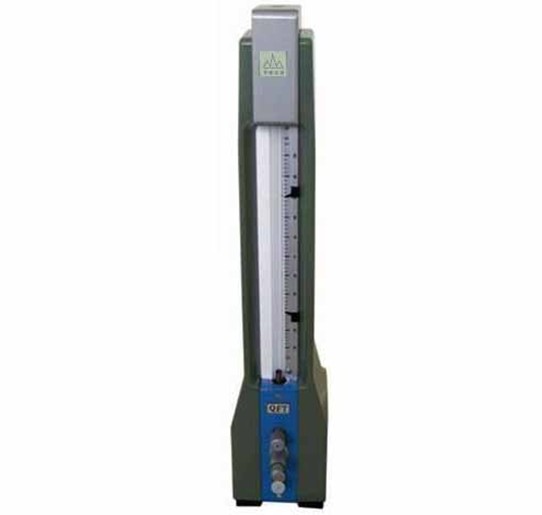

浮标式气动量仪

详细介绍

浮标式气动量仪是利用空气流动特性原理进行几何量的精密测量。若配以气动测量头或测量装置，可以用于对：内径、外径、槽宽、厚度、中心距、圆度、圆柱度、锥度、直线度、平面度、直线度、平行度、垂直度、同轴度、对称度、密封性等参数的精密测量，通过应用设计，还可以将上述测量项目进行有机结合，实现对工件的多参数综合测量。

“浮标量仪”至今仍然畅销世界各国，因为它在下列四个方面表现出良好而又广泛的效果：

①有高精度要求的内径、外径等； ②大批量生产的零件；

③在质量管理中被特别重视的零件； ④同时对多个尺寸，进行多参数同时的测量。

我公司生产气动产品的人员已有多年的经验，产品技术性能够满足：日本国家《JIS·B7535工业标准》；产品质量达到中国《JJG356-2004气动量仪》检验标准，使得〝三门峡安测量仪有限公司的气动量仪〞产品跃进世界先进行列。

性能指标：

基本放大倍数	示值范围（um）	有效示值范围 (被测件公差范围)	刻度尺
基本放大倍数	示值范围（um）	有效示值范围 (被测件公差范围)	刻度值(um)	格宽度(mm)	全刻度格数
1000	200	160	5.0	5	40
2000	100	80	2.0	4	50
5000	40	30	1.0	5	40
10000	20	16	0.5	5	40

产品特点：

1、可测量工件的各种几何参数、形状和位置误差，特别对某些机械量具和量仪难以实现的测量，例如深孔内径，小孔内径、窄槽宽度等，用气动量仪比较容易实现。

2、量仪的放大倍数越高，人为误差较少，工作时无机械摩擦，没有回程误差。

3、操作方便、读数直观、能够进行连续测量。特别是多管拼合式气动量仪,能够同时测量多个参数，测量效率高。

4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁易变性零件的测量尤为适用，由于非接触测量，测量头可以减少磨损，延长使用寿命。

5、气动量仪本体与测量头之间采用软管连接，可实现远距离测量。

6、结构简单，工作可靠，调整、使用和维修都十分方便。

使用条件：

1、清洁干净且干燥空气源

2、空气源工作压力0.3—0.7Mpa

我公司生产制造的高精度空气过滤装置QGL-3完全满足浮标式气动量仪的使用要求。
