电子塞规DG-S型
详细介绍

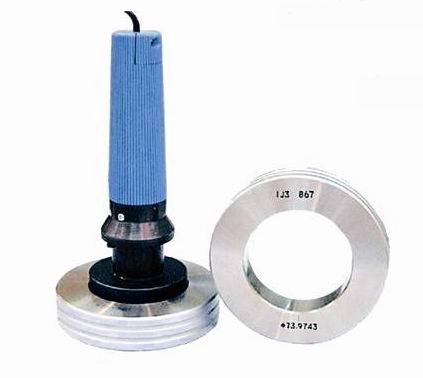

ＤＧ－Ｓ型电子塞规是用于内孔直径测量的精密量规，它采用差动电感原理对各种内孔直径进行相对测量。
ＤＧ－Ｓ型电子塞规与DZL-1、DZL-1A、DZL－１Ｂ型电子柱量仪以及DGS-6C、ＤＧＳ－６Ｄ、ＤＧＢ－５Ｂ型电感测微仪配套使用，给出相对变化量。借助电子塞规，不仅可以测量微米级直径，而且通过其在孔内旋转和平移可以测量其椭圆度和圆柱度。
主要技术参数及条件：
|
被测孔内径范围
|
Ф15～Ф120mm
|
|
下述情况需特殊定货
|
≥Ф9-Ф15mm；＞Ф120mm；浅孔或浅盲孔
|
|
示值变动性
|
≤δ/10(δ为被测孔径的公差值)
|
|
定位基准误差
|
＜1/10被测公差带
|
|
测量力
|
0.3～0.9N
|
|
重量
|
约1.5kg
|
|
与塞规连接的电缆线长度
|
3m
|
|
使用环境温度
|
室温
|
|
校对规（1套）
|
上限尺寸 1件 下限尺寸 1件
|
|
电箱
|
1台
|
|
部分接触零件的材料：
|
导向套 经氮化处理的合金钢
|
|
测量探头（两个小球）
|
钨钴硬质合金
|
|
校对规的极限检定误差
|
±（0.5+D/100）μm, 式中D—孔径（mm）
|
